Πώς μπορεί ο έλεγχος κυματομορφής MFDC να εξαλείψει το πιτσίλισμα;

Στη σύγχρονη αυτοκινητοβιομηχανία, η ποιότητα συγκόλλησης Body-σε-Λευκό (BIW) καθορίζει άμεσα τη δομική αντοχή του οχήματος και αντανακλά τη σταθερότητα της γραμμής παραγωγής. Ένα τυπικό επιβατικό όχημα περιέχει4.000 έως 6.000 σημειακές συγκολλήσεις, ενώ τα ηλεκτρικά οχήματα και οι κατασκευές από χάλυβα υψηλής-αντοχής μπορεί να υπερβαίνουν7.000 σημεία συγκόλλησης. Με τόσο μεγάλο αριθμό συγκολλήσεων, ακόμη και ένα μικρό ποσοστό ασταθών αρμών μπορεί γρήγορα να εξελιχθεί σε σοβαρούς κινδύνους ποιότητας κατά την τελική επιθεώρηση. Για αυτόν τον λόγο, οι κατασκευαστές αυτοκινήτων απαιτούν συνήθως τα ποσοστά αποδοχής συγκόλλησης πρώτης-πέρασης παραπάνω99.5%, με κρίσιμες δομικές ζώνες να πλησιάζουνΣυνοχή 99,9%..

Στην καθημερινή παραγωγή,ψιχάλακαιαδύναμες συγκολλήσειςπαραμένουν οι δύο πιο συνηθισμένοι παράγοντες που επηρεάζουν τη συνοχή της συγκόλλησης. Το πιτσίλισμα όχι μόνο μολύνει την επιφάνεια του κατεργαζόμενου τεμαχίου και αυξάνει τον χρόνο λείανσης μετά την{1}}συγκόλληση, αλλά το πιο σημαντικό, μπορεί να καλύψει εσωτερικά ελαττώματα συγκόλλησης, καθιστώντας δύσκολη την ανίχνευση αδύναμων συγκολλήσεων. Όταν οι αδύναμες συγκολλήσεις περνούν απαρατήρητες σε διαδικασίες συναρμολόγησης κατάντη, συχνά καταλήγουν σε επανεπεξεργασία-μεγάλης κλίμακας ή σε απόρριψη εξαρτημάτων, γεγονός που μπορεί να διαταράξει τα χρονοδιαγράμματα παραγωγής και να αυξήσει σημαντικά το κόστος κατασκευής.

Τα παραδοσιακά συστήματα συγκόλλησης με αντίσταση εναλλασσόμενου ρεύματος συνήθως επιτυγχάνουν πρώτους-ρυθμούς διέλευσης στην περιοχή96% έως 98%, σε μεγάλο βαθμό λόγω του περιορισμένου ελέγχου της σταθερότητας της εισόδου θερμότητας. Αν και αυτό το επίπεδο απόδοσης ήταν αποδεκτό σε προηγούμενα σχέδια οχημάτων που χρησιμοποιούν μαλακό χάλυβα, τα σύγχρονα αμαξώματα οχημάτων βασίζονται σε μεγάλο βαθμό σε χάλυβες υψηλής-αντοχής, γαλβανισμένα φύλλα και δομές πολλαπλών-στρώσεων. Αυτά τα υλικά απαιτούν αυστηρότερο έλεγχο της διαδικασίας και η απλή αύξηση του ρεύματος συγκόλλησης δεν αρκεί πλέον. Αντίθετα, το κλειδί για τη βελτίωση της συνοχής της συγκόλλησης βρίσκεται στοακριβής έλεγχος των κυματομορφών συγκόλλησης, διασφαλίζοντας ότι κάθε εισροή ενέργειας παραμένει σταθερή και επαναλαμβανόμενη.

Σε πολλά περιβάλλοντα παραγωγής, το πιτσίλισμα και οι αδύναμες συγκολλήσεις συχνά αποδίδονται σε ασυνεπή υλικά ή παράγοντες χειριστή. Ωστόσο, από μηχανολογική άποψη, αυτά τα ελαττώματα συνδέονται συνήθως με ασταθείς συνθήκες εισαγωγής θερμότητας. Όταν το ρεύμα συγκόλλησης αυξάνεται πολύ γρήγορα ή όταν η αντίσταση επαφής παρουσιάζει διακυμάνσεις, το εντοπισμένο μέταλλο μπορεί να λιώσει γρήγορα και να αποβληθεί από τη ζώνη συγκόλλησης λόγω ηλεκτρομαγνητικών δυνάμεων, δημιουργώντας ορατό πιτσίλισμα γύρω από τη συγκόλληση.

Οι αδύναμες συγκολλήσεις, από την άλλη πλευρά, συμβαίνουν όταν η ανεπαρκής εισαγωγή θερμότητας εμποδίζει το σχηματισμό ενός πλήρως ανεπτυγμένου τεμαχίου συγκόλλησης. Αυτά τα ελαττώματα είναι συχνά δύσκολο να εντοπιστούν οπτικά, αλλά μπορούν να μειώσουν σημαντικά την αντοχή της συγκόλλησης και τη διάρκεια κόπωσης. Στα δομικά εξαρτήματα του αυτοκινήτου, οι αδύναμες συγκολλήσεις μπορεί να δημιουργήσουν κρυφά σημεία αστοχίας που θέτουν σε κίνδυνο την ασφάλεια του οχήματος κατά τη διάρκεια-μακροχρόνιας λειτουργίας ή συμβάντων ατυχημάτων.

Για να κατανοήσετε καλύτερα τα πιο κοινά ελαττώματα συγκόλλησης και τον αντίκτυπό τους στην παραγωγή, ο ακόλουθος πίνακας συνοψίζει τις τυπικές συνθήκες:

Κοινά ελαττώματα σημειακής συγκόλλησης και η επίδρασή τους

Τα δεδομένα παραγωγής από τις γραμμές συγκόλλησης αυτοκινήτων δείχνουν ότι τα ζητήματα που σχετίζονται με το πιτσίλισμα-μπορεί να αυξήσουν τον φόρτο εργασίας φινιρίσματος30% έως 50%, ενώ η επανεπεξεργασία που προκαλείται από αδύναμες συγκολλήσεις μπορεί να κοστίσειτρεις έως πέντε φορές περισσότεροαπό τις τυπικές εργασίες συγκόλλησης. Σε εγκαταστάσεις αυτοκινήτων μεγάλου-όγκου, μια ώρα απροσδόκητου χρόνου διακοπής λειτουργίας μπορεί να οδηγήσει σε απώλειες που κυμαίνονται από πολλές χιλιάδες έως δεκάδες χιλιάδες δολάρια, καθιστώντας τη σταθερότητα της συγκόλλησης ποιοτική και οικονομική προτεραιότητα.

Τα παραδοσιακά συστήματα συγκόλλησης σημείου AC λειτουργούν στο50 Hz, παράγοντας εναλλασσόμενο ρεύμα που διασχίζει το μηδέν κατά τη διάρκεια κάθε κύκλου. Αυτή η επαναλαμβανόμενη διακοπή του ρεύματος προκαλεί στη ζώνη συγκόλλησης συνεχείς κύκλους ψύξης και αναθέρμανσης. Τέτοιες θερμικές διακυμάνσεις συχνά οδηγούν σε ασταθή σχηματισμό ψήγματος και αυξάνουν σημαντικά την πιθανότητα πιτσιλίσματος.

Τα συστήματα συγκόλλησης συνεχούς ρεύματος μεσαίας συχνότητας (MFDC), αντίθετα, μετατρέπουν την εισερχόμενη ισχύ σερεύμα υψηλής-συχνότητας πάνω από 1.000 Hz, το οποίο στη συνέχεια διορθώνεται σε σταθερό συνεχές ρεύμα. Επειδή το ρεύμα παραμένει συνεχές, η εισροή θερμότητας γίνεται πιο συνεπής, επιτρέποντας στο ψήγμα συγκόλλησης να αναπτυχθεί ομοιόμορφα. Αυτό το πλεονέκτημα γίνεται ιδιαίτερα σημαντικό όταν συγκολλούνται χάλυβες υψηλής-αντοχής ή γαλβανισμένα υλικά.

Σύγκριση απόδοσης σημειακής συγκόλλησης AC έναντι MFDC

Σε πραγματικά περιβάλλοντα παραγωγής, τα συστήματα συγκόλλησης MFDC έχουν επιδείξει σταθερές βελτιώσεις στην ποιότητα συγκόλλησης. Πολλοί κατασκευαστές αυτοκινήτων αναφέρουν ότι η αναβάθμιση σε τεχνολογία MFDC μπορεί να αυξήσει την αποδοχή συγκόλλησης πρώτης-περίπτωσης από περίπου97% έως πάνω από 99,5%, μειώνοντας σημαντικά την επανεπεξεργασία και βελτιώνοντας την απόδοση της παραγωγής.

Καθώς τα υλικά του αυτοκινήτου γίνονται πιο πολύπλοκα, συμπεριλαμβανομένων των στοίβων πολλαπλών{0}}στρώσεων και των μικτών υλικών όπως ο γαλβανισμένος χάλυβας και ο χάλυβας υψηλής{{1} αντοχής, το παράθυρο συγκόλλησης γίνεται όλο και πιο στενό. Εάν το ρεύμα αυξηθεί πολύ επιθετικά, μπορεί να προκληθεί υπερβολικό πιτσίλισμα. Εάν το ρεύμα είναι ανεπαρκές, ο σχηματισμός ψήγματος μπορεί να είναι ατελής. Για την αντιμετώπιση αυτών των προκλήσεων, βασίζονται τα σύγχρονα συστήματα συγκόλλησης MFDCέλεγχος κυματομορφής πολλαπλών- σταδίων, επιτρέποντας τη σταδιακή και στρατηγική παροχή ενέργειας σε όλο τον κύκλο συγκόλλησης.

Τυπική δομή κυματομορφής συγκόλλησης τριών σταδίων-

Στην πράξη, οι σωστά διαμορφωμένες κυματομορφές πολλαπλών{0}} σταδίων βελτιώνουν σημαντικά τη σταθερότητα της συγκόλλησης. Για παράδειγμα, στη συγκόλληση γαλβανισμένου χάλυβα, το στάδιο προθέρμανσης βοηθά στο σπάσιμο των επιφανειών και στη σταθεροποίηση της αντίστασης επαφής, ενώ το κύριο στάδιο εξασφαλίζει επαρκή θερμότητα για το σχηματισμό ψήγματος. Το τελικό στάδιο σφυρηλάτησης εφαρμόζει ελεγχόμενη συμπίεση για τη βελτίωση της πυκνότητας του ψήγματος και την ελαχιστοποίηση των εσωτερικών ελαττωμάτων.

Τα δεδομένα μηχανικής δείχνουν ότι οι βελτιστοποιημένες στρατηγικές κυματομορφής μπορούν να μειώσουν τα ελαττώματα συρρίκνωσης κατάπάνω από 80%ενώ διατηρείται η διακύμανση της αντοχής συγκόλλησης εντός±3 N, με αποτέλεσμα την εξαιρετικά επαναλαμβανόμενη απόδοση συγκόλλησης.

Οι συνθήκες συγκόλλησης δεν είναι ποτέ στατικές. Με την πάροδο του χρόνου, η φθορά των ηλεκτροδίων, το πάχος του φύλλου ποικίλλει ελαφρώς και οι συνθήκες επίστρωσης μπορεί να αλλάξουν. Χωρίς αντιστάθμιση σε πραγματικό-χρόνο, αυτές οι μεταβλητές υποβαθμίζουν σταδιακά την ποιότητα συγκόλλησης.

Χρήση σύγχρονων συστημάτων MFDCέλεγχος σχολίων κλειστού-βρόχου, παρακολουθώντας συνεχώς το ρεύμα συγκόλλησης, την τάση και τη δυναμική αντίσταση. Με την ανάλυση αυτών των σημάτων σε πραγματικό χρόνο, το σύστημα προσαρμόζει αυτόματα την επακόλουθη έξοδο ρεύματος για να διατηρεί σταθερές συνθήκες συγκόλλησης.

Στις προηγμένες γραμμές συγκόλλησης αυτοκινήτων, ο έλεγχος κλειστού-βρόχου συνήθως επιτρέπει:

• Επαναληψιμότητα ενέργειας εντός±2%
• Η διακύμανση της αντοχής συγκόλλησης μειώθηκε κατά30–40%
• Τα ποσοστά αποδοχής πρώτου{0}}πάσου σταθεροποιήθηκαν στο99.9%

Για αυτοκινητοβιομηχανίες μεγάλου-όγκου, αυτό το επίπεδο σταθερότητας διεργασιών μειώνει σημαντικά το χρόνο διακοπής λειτουργίας, βελτιώνει τη συνοχή της παραγωγής και μειώνει τον συνολικό κίνδυνο παραγωγής.

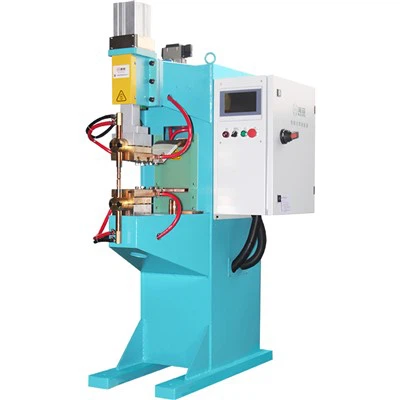

Επιλέγοντας το σωστόΕξοπλισμός συγκόλλησης MFDCπεριλαμβάνει περισσότερα από τη σύγκριση της ονομαστικής ισχύος ρεύματος. Ένα καλά επιλεγμένο-σύστημα πρέπει να υποστηρίζει-μακροπρόθεσμη σταθερότητα διεργασιών και να δέχεται ποικίλους συνδυασμούς υλικών.

Πρώτον, η ευελιξία κυματομορφής θα πρέπει να αξιολογηθεί προσεκτικά. Οι δομές αυτοκινήτων περιλαμβάνουν διάφορες στοίβες υλικών και η δυνατότητα προγραμματισμού πολλαπλών σταδίων κυματομορφής επιτρέπει στους χειριστές να-ρυθμίζουν με ακρίβεια την παροχή ενέργειας για κάθε εφαρμογή. Συστήματα που δεν διαθέτουν ευελιξία κυματομορφής συχνά δυσκολεύονται να διατηρήσουν σταθερή απόδοση σε διαφορετικές συνθήκες συγκόλλησης.

Δεύτερον, θα πρέπει να ληφθεί υπόψη η ακρίβεια της ανάδρασης. Τα συστήματα ανάδρασης υψηλής ακρίβειας-μπορούν αυτόματα να αντισταθμίσουν τη φθορά των ηλεκτροδίων ή τη διακύμανση του υλικού, μειώνοντας την ανάγκη για μη αυτόματες ρυθμίσεις παραμέτρων και βελτιώνοντας την απόδοση παραγωγής.

Τέλος, η δυνατότητα διαχείρισης δεδομένων γίνεται όλο και πιο σημαντική. Τα συστήματα ποιότητας αυτοκινήτων απαιτούν πλέον πλήρη ιχνηλασιμότητα των παραμέτρων συγκόλλησης. Τα συστήματα που καταγράφουν τις τρέχουσες καμπύλες, το χρόνο συγκόλλησης και τα δεδομένα διεργασίας επιτρέπουν στους μηχανικούς να επανεξετάζουν το ιστορικό παραγωγής και να ανταποκρίνονται γρήγορα σε ελέγχους ποιότητας ή σε ζητήματα πεδίου.

Σε ένα έργο συγκόλλησης αμαξώματος αυτοκινήτων, ο κατασκευαστής βασίστηκε αρχικά σε παραδοσιακά συστήματα συγκόλλησης AC. Με την πάροδο του χρόνου, οι μηχανικοί παρατήρησαν συχνό πιτσίλισμα, μειωμένη διάρκεια ζωής του ηλεκτροδίου και επίμονα προβλήματα επανεπεξεργασίας. Μετά τη διεξαγωγή λεπτομερούς αξιολόγησης της διαδικασίας, η εγκατάσταση αναβαθμίστηκε σε συστήματα συγκόλλησης MFDC και εφάρμοσε βελτιστοποιημένο προγραμματισμό κυματομορφής.

Τα αποτελέσματα ήταν σημαντικά:

Απόδοση συγκόλλησης πριν και μετά την αναβάθμιση

Αυτή η περίπτωση δείχνει ότι η βελτιστοποίηση κυματομορφής αποφέρει μετρήσιμα οικονομικά οφέλη. Με τη μείωση του πιτσιλίσματος και την ελαχιστοποίηση της επανεπεξεργασίας, η αποδοτικότητα της παραγωγής βελτιώθηκε ενώ το λειτουργικό κόστος μειώθηκε σημαντικά.

Σύναψη

Καθώς η αυτοκινητοβιομηχανία συνεχίζει να εξελίσσεται προς υλικά υψηλής-αντοχής, πολυ-δομές και αυτοματοποιημένα συστήματα παραγωγής, ο ποιοτικός έλεγχος συγκόλλησης έχει μεταβεί από τις χειροκίνητες προσαρμογές στη μηχανική ακρίβειας βάσει δεδομένων-. Η τεχνολογία σημειακής συγκόλλησης MFDC, σε συνδυασμό με τον έλεγχο κυματομορφής πολλαπλών σταδίων και την ανάδραση κλειστού-βρόχου, παρέχει το επίπεδο σταθερότητας που απαιτείται για τη σύγχρονη παραγωγή οχημάτων.

Το πιτσίλισμα και οι αδύναμες συγκολλήσεις δεν είναι αναπόφευκτα ελαττώματα. Στις περισσότερες περιπτώσεις, προκύπτουν από ανεπαρκή έλεγχο της εισροής θερμότητας και όχι από αναπόφευκτους περιορισμούς υλικού. Όταν τα συστήματα συγκόλλησης είναι ικανά να διαχειρίζονται την παροχή ενέργειας με ακρίβεια και να προσαρμόζονται δυναμικά στις διακυμάνσεις της διαδικασίας, η ποιότητα της συγκόλλησης γίνεται προβλέψιμη και επαναλαμβανόμενη.

Για τους κατασκευαστές που σχεδιάζουν νέες γραμμές παραγωγής ή αναβαθμίζουν υπάρχοντα συστήματα, η επένδυση στην τεχνολογία MFDC με προηγμένο έλεγχο κυματομορφής δεν είναι απλώς μια τεχνική αναβάθμιση. Αντιπροσωπεύει μια μακροπρόθεσμη-στρατηγική για τη βελτίωση της συνοχής της συγκόλλησης, τη μείωση του λειτουργικού κόστους και τη διατήρηση της ανταγωνιστικότητας σε ένα όλο και πιο απαιτητικό περιβάλλον παραγωγής.
